Cabeça automática da máquina de soldadura da tubulação 5kW do gás 180mm do CO2 multi
1set
MOQ
Negotiable
preço
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: weldsuccess
Certificação: CE,ISO9000
Número do modelo: UH50
OEM: Aceitável
Realçar:

Máquina de soldadura da tubulação do CO2

,

máquina de soldadura da tubulação de 180mm

Condições de Pagamento e Envio
Detalhes da embalagem: Unidade central despida no recipiente e na peça de controle elétrica embalados no caso da madeira co
Tempo de entrega: 25-35 dias
Termos de pagamento: TT/LC
Habilidade da fonte: 50sets/month.
Termos de preço: CORRENTE DE RELÓGIO (Shanghai) ou CIF (nomeado porto)
Especificações
Descrição de produto

Multi - máquina de soldadura principal da tubulação




Detalhes rápidos


  • O equipamento usado principalmente para a solda do protetor do gás do CO2 do U-reforço da placa da ponte-cara;
  • Há o dispositivo do seguimento mecânico na parte frontal do braço de solda;
  • O pórtico e o soldador são o controle integrado, que o faz para ser melhor e operação mais conveniente cooperada;
  • A condução dobro dos lados do motor variável da frequência faz o ajuste da velocidade de solda para ser mais conveniente;


1. Introdução

Com cada vez mais o desenvolvimento do projeto grande da ponte da construção de aço, a importância na fabricação automática do U-reforço está crescendo gradualmente devido à grande procura e às exigências altas sobre a produtividade e a qualidade de solda. Nossa empresa fornece vários equipamentos de fabricação da cara da ponte para empresas nacionais domésticas como Shanghai ZMPC, transporte Co de Jiangnan e outros fabricantes da construção de aço da ponte em China. Nós ganhamos comentários favoráveis de nossos clientes.

2. Aplicação principal e escala apropriada


  • O equipamento usado principalmente para a solda do protetor do gás do CO2 do U-reforço da placa da ponte-cara. A trabalho-parte será colocada no worktable de solda, os braços de solda que se equipam com a máquina de soldadura do CO2 podem se mover nos sentidos verticais e horizontais no feixe do quadro do pórtico, que fazem os bocais de solda visar a emenda de solda. Há o dispositivo do seguimento mecânico na parte frontal do braço de solda. O pórtico pode mover-se avante no trilho para a solda automática. A viagem do pórtico é a condução dobro com controle de velocidade de VFD, que move constante e assegura o desempenho de solda. A velocidade de solda é tipo da indicação digital, não somente fácil mas também visual na operação.



  • Escala apropriada

Comprimento apropriado da trabalho-parte: 15000mm;
Espessura máxima da placa dianteira:  30mm;
Espessura máxima da placa do U-reforço:  20mm;
 Distância mínima da solda entre o U-reforço de união: 180mm;
Largura apropriada do U-reforço:   160-190mm;
Altura apropriada do U-reforço:  285-340mm;
Centro mínimo para centrar o afastamento entre o U-reforço de união: 510mm;

3. Especificações e parâmetros principais


  • Período do trilho: 5000mm;
  • Comprimento do trilho: 18000mm;
  • Velocidade de solda: 0.24-2.4m/min;
  • Velocidade do retorno: 3m/min;
  • Posição de soldadura: Soldadura da faixa na posição lisa;
  • Método de solda: Soldadura do protetor do gás do CO2;
  • Poder da máquina: 5kW (unidade central);
  • Pressão da fonte do gás: 0.4-0.6MPa;


4. Descrições do detalhe


  • A aparência e a estrutura para a aparência, referem por favor o desenho. É composto principalmente do pórtico, a unidade do transporte, dispositivo de seguimento mecânico da tocha de solda, sistema de controlo elétrico e de tubulação do CO2 sistema da disposição, pórtico superior, etc.
  •
  • O pórtico é o quadro da máquina, as outras peças é instalado no quadro do pórtico. As funções do quadro do pórtico são principalmente suportando as peças relacionadas e tomando as peças viajam com a velocidade de solda. O downside do quadro do pórtico tem o feixe dois de viagem. Dois grupos de motores do freio da A.A. através dos redutores conduzem o quadro do pórtico que viaja no trilho. Dois pares de rodas são magros contra o lado do trilho e o plano superior e dois lados do trilho são com fazer à máquina, que se mantém com calma viajar. Na plataforma superior, onde colocou a caixa de distribuidor de solda da fonte de energia e do poder, o tambor do fio, etc.
  •
  • O transporte é instalado no trilho da plataforma superior do quadro do pórtico. As funções estão suportando a cabeça de solda, a unidade do guia do arco, o braço de solda, etc., e igualmente o ajuste do bocal. O motor conduz o movimento de solda do braço para cima e para baixo o redutor direto pela engrenagem e pela cremalheira, e o transporte move direito e esquerdo pelo manual. De acordo com a distância entre U-mais duro e a largura do painel, ajuste a posição do braço de solda, de modo que cumpra a exigência de solda.
  • A emenda de solda que segue o dispositivo adota a maneira de pressão pneumática do seguimento mecânico, imprensa de cilindro pneumática o rolo da trilha do mecanismo e fá-la magra na emenda da solda firmemente, e adota-ao trilho linear para guiar o sentido.
  •
  • O pórtico e o soldador são o controle integrado, que o faz para ser melhor e operação mais conveniente cooperada. O cabo movente do pórtico é conectado através da corrente do arrasto.
  • A condução dobro dos lados do motor variável da frequência faz o ajuste da velocidade de solda para ser mais conveniente. Esta máquina igualmente tem a capacidade da velocidade livre rápida para retornar
  •

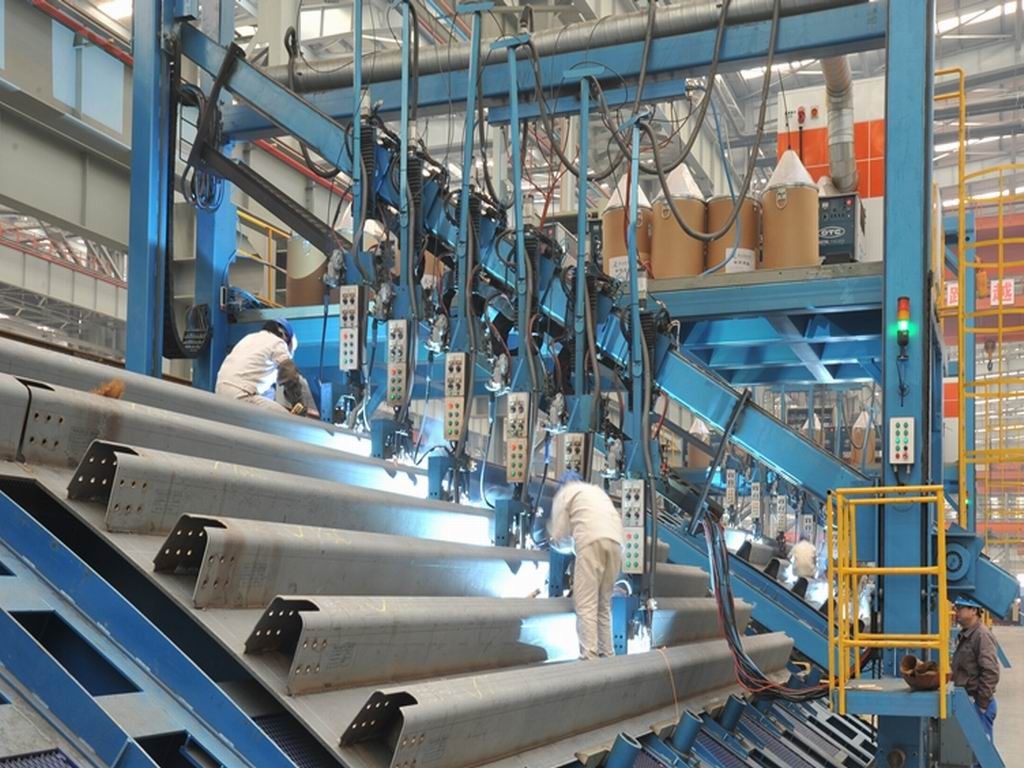

5. Fotos da referência

Cabeça automática da máquina de soldadura da tubulação 5kW do gás 180mm do CO2 multi 0

Cabeça automática da máquina de soldadura da tubulação 5kW do gás 180mm do CO2 multi 1

6. Vantagem comparativa


  • ISO9000&CE certificou;
  • Garantia internacional;
  • Entrega pontual;
  • Equipe profissional e experiente do coordenador para assegurar o projeto avançado sobre a estrutura e elétrico;
  • Experimentado e trabalhadores qualificados para importar-se com cada fluxo de trabalho do material que corta, soldando, moendo ao conjunto final e testando para assegurar a qualidade alta da máquina;
  • Profissional e experiente após a equipe do serviço de venda para garantir a instalação, a comissão ou o serviço rápido e satisfeito;
  • Materiais os melhores e terceirizações para assegurar o melhor desempenho;
  • Comissão e teste antes da entrega;
  • A inspeção de fábrica é incentivada;
