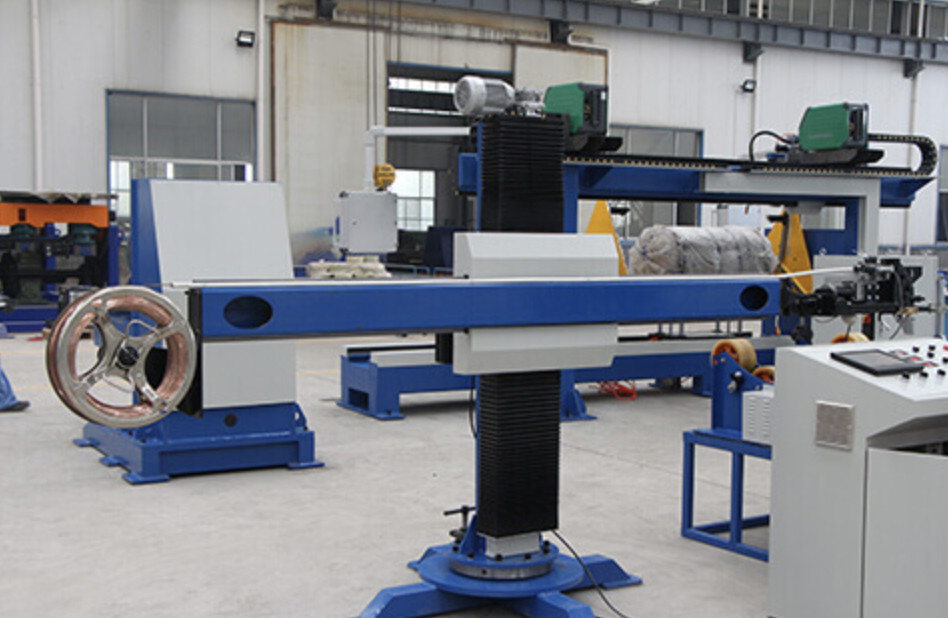

a coluna de 1650mm/Min 600kg e a máquina de soldadura ISO9000 do crescimento aprovaram
1set
MOQ
Negotiable
preço
large.img.alt
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: weldsuccess
Certificação: CE, ISO9000
Número do modelo: Série de HCJ
Realçar:

máquina de soldadura da coluna 600kg e do crescimento

,

máquina de soldadura da coluna 1650mm/min e do crescimento

,

Máquina de soldadura do crescimento ISO9000

Condições de Pagamento e Envio
Detalhes da embalagem: Unidade central despida no recipiente e na peça de controle elétrica embalados no caso da madeira co
Tempo de entrega: 30days
Termos de pagamento: TT/LC
Habilidade da fonte: 10sets/month
Termos de preço: CORRENTE DE RELÓGIO (Shanghai) ou CIF (nomeado porto)
Especificações

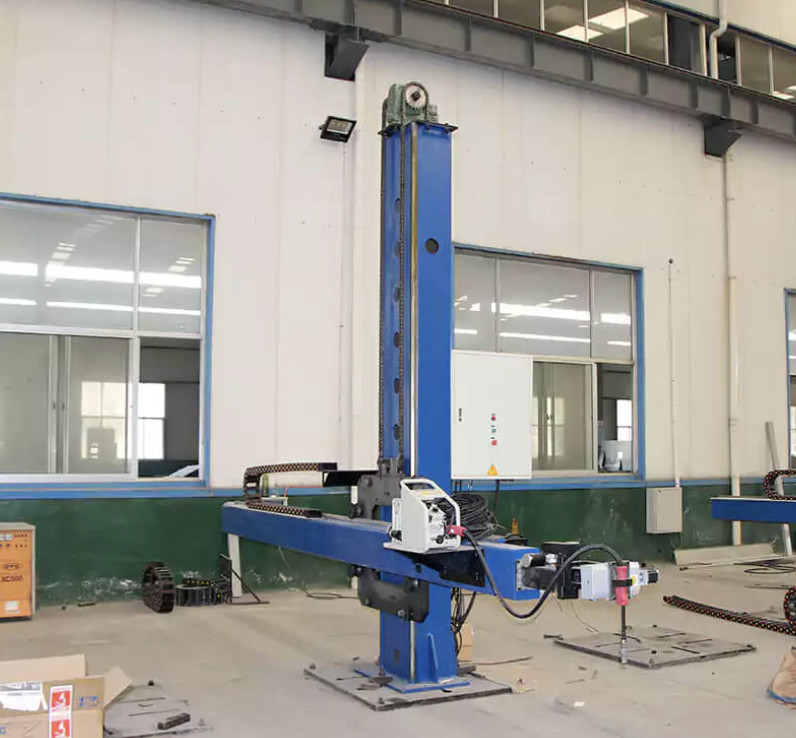

Nome do produto: Coluna do manipulador e máquina de soldadura de solda do crescimento
Carga máxima quilograma da extremidade do crescimento: 600KG
Curso milímetro da coluna: 6000mm
Curso milímetro do crescimento: 6000mm
Velocidade mm/min do elevador do crescimento: 1650
Velocidade de curso mm/min do crescimento: 50-1000 (VFD)
Uso: Manipulador de solda, soldadura do andaime
Descrição de produto

Máquina da coluna e do manipulador da solda do crescimento, tipo gêmeo soldadura do fio do arco ultra resistente, gêmeo da SERRA





Detalhes rápidos



  • Tipo ultra resistente com carga da extremidade do crescimento até 400KG a 600KG;
  • Lá tipo três de estruturas: fixo, fixo com rotação, e móvel com rotação;
  • Curso transversal motorizado do ajuste fino do slider 100*100mm à arma de solda;
  • Os manipuladores da coluna e do crescimento podem realizar que a soldadura automática incorpora com sistemas da soldadura da SERRA, do mag e de TIG;
  • Aplicado extensivamente na embarcação de pressão, na metalurgia, no poder, na indústria química, na torre do vento, no sistema de encanamento e em outro linhas



1. Introdução

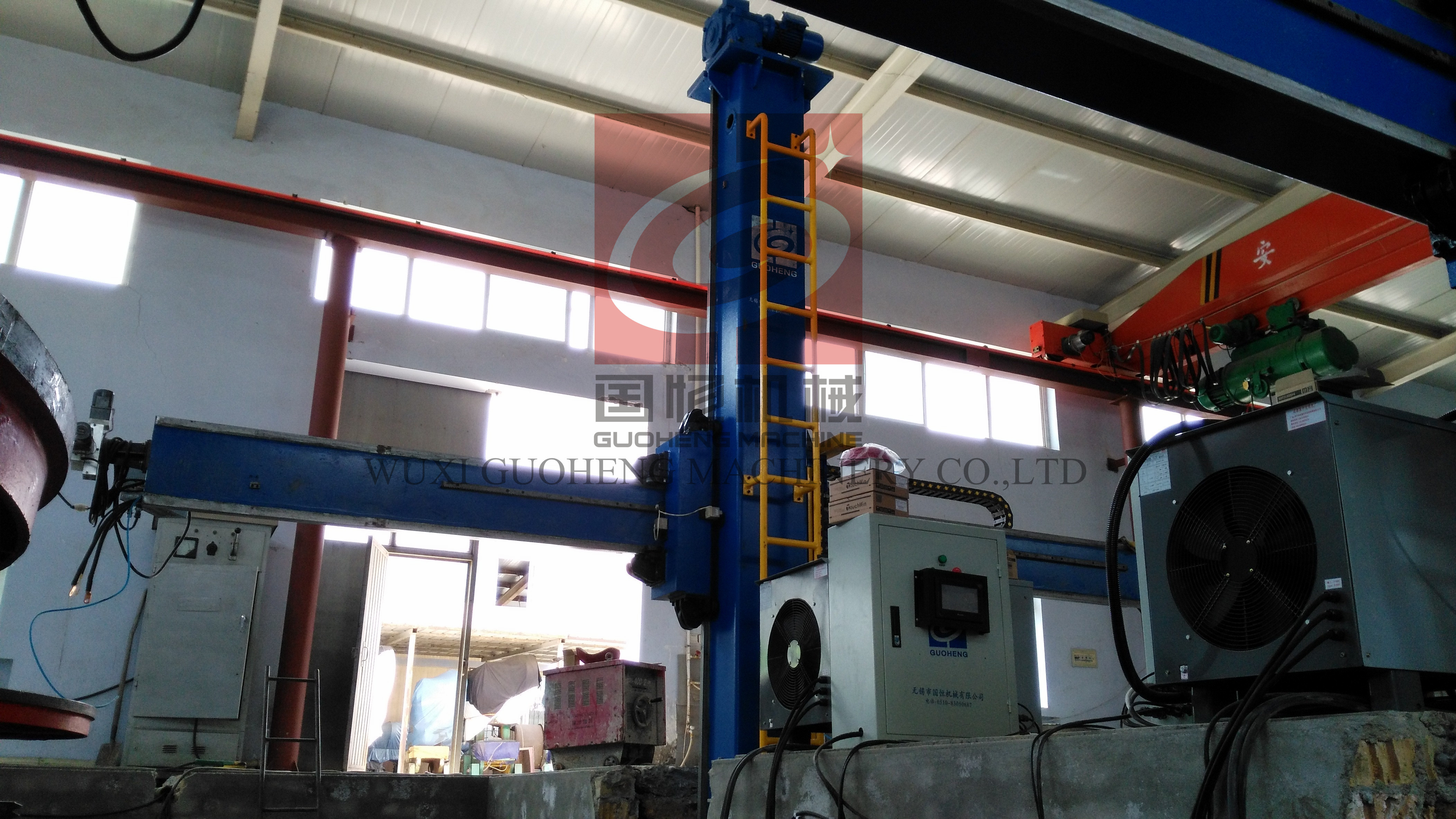

Que solda o column&Boom manipuladores de Guoheng representa para fora não somente para a inovação no projeto e a qualidade da fabricação, mas igualmente a confiança e o vigor. Pode realizar que a soldadura automática incorpora com sistemas da solda da SERRA, do mag e de TIG, e aplicado extensivamente na embarcação de pressão, na metalurgia, no poder, na indústria química, na torre do vento, em sistema tranquilo e em outro linhas.

De acordo com a capacidade de carga da extremidade do crescimento, é dividido no dever claro (LHQ), no dever (LHZ), em resistentes médio (LHW) e em ultra resistentes (HCJ).

Estão abaixo os parâmetros principais de nosso manipulador de solda ultra resistente do column&boom. Nós igualmente fornecemos manipuladores de solda específicos do column&boom de acordo com suas exigências especiais.



Parâmetros de solda da coluna do manipulador



Modelo

HCJ5*5

HCJ6*6

HCJ7*7

HCJ8*8

Curso milímetro da coluna

6000

7000

7000

8000

Curso milímetro do crescimento

6000

7000

7000

8000

Velocidade mm/min do elevador do crescimento

1650

Velocidade de curso mm/min do crescimento

50-1000 (VFD)

Carga máxima quilograma da extremidade do crescimento

600

500

400

Transmissão do curso do crescimento

Pares da engrenagem e da cremalheira

Transmissão do elevador do crescimento

Pares da corrente e da roda dentada

Unidade motorizada milímetro do slider

Para cima e para baixo a escala

100

Escala ESQUERDA e DIREITA

100

Distância mínima entre o crescimento o intradorso e a superfície do trilho

1290 (se mover e rotação)

1210 (estacionário e rotação)

Rotação da coluna

Ângulo

±180°

Velocidade RPM

0.17rpm ou pelo manual

Velocidade de curso mm/min da dança

2000

Período interno milímetro do trilho da dança

2500

Fonte de alimentação

380V 50HZ 3P ou específico

Estão acima nossos modelos padrão e parâmetros, e pode ser projetado e fabricado a pedido.


* nós reservamos o direito de alterar sem aviso prévio especificações.



3. Características principais



Os modelos padrão de nossos manipuladores de solda do column&boom têm as seguintes características:

  • Robusto toda a fabricação de aço; A máquina equipada com a escada do acesso, ponte do cruzamento sobre à passagem coube o comprimento total do crescimento, a plataforma do soldador na extremidade do crescimento junto com o assento do operador;
  • rotação da coluna do grau de ±180° com sistema de freio dobro (freio e manual do motor que travam) em alguma posição;
  • Crescimento variável da velocidade controlado pelo inversor;
  • Elevação do crescimento através da movimentação alinhada da cremalheira e do pinhão do motor com freio;
  • Elevação e movimentação transversal montadas na sela que prevê a conservação e a manutenção fáceis do acesso;
  • As máquinas opõem inteiramente equilibrado pelo peso interno da coluna, conectado à sela pela corrente resistente;
  • o dispositivo da Anti-queda oferece a característica da segurança;
  • Rolos largos extra e slideways originais para assegurar o atravessamento mínimo da deflexão;
  • As maneiras feitas à máquina inovativas do “retângulo” à coluna asseguram-se de que a sela do crescimento se mova lisamente sem a vibração. Isto reduz o uso e desgaste.
  • Unidade transversal motorizada do slider para facilitar o ajuste principal da solda;
  • Há escada segura atrás da coluna para a manutenção do equipamento;
  • Interruptor de limite para o curso e o elevador do crescimento;
  • Tratamento do sopro de areia às partes de solda principais antes da pintura;
  • Todas as peças do movimento têm o sistema de lubrificação;
  • Os elementos elétricos principais são tipos de ABB/Siemens;
  • Pendente da mão;
  • Talão de levantamento sobre a coluna;
  • Cor padrão:



Características opcionais:



  • Sistema de solda: Americano Lincoln DC-1000, NA-3S ou tipo chinês ou a pedido;
  • Flua o sistema da alimentação e da recuperação;
  • Relação para o controle integral com as camas de solda do rolo ou os positioners de solda para formar o centro da solda automática;





4. Escala da fonte



  • Manipulador de solda do column&boom                                     1set
  • Sistema de controlo elétrico (que inclui 1piece do armário de controle elétrico, 1piece da caixa de controle remoto com cabo 12m)                        1set
  • Documentos técnicos (com livro, o certificado da conformidade, lista de embalagem, etc. manuais)                                                                1set
