Linha de solda automática do painel da ponte, U Rib Assembling Machine, U Rib Automatic Welding Machine

Detalhes rápidos

• O equipamento usado principalmente para o conjunto do U-reforço da placa da Ponte-cara;
• Dois grupos de motores da A.A. através dos redutores conduzem o quadro do pórtico que viaja no trilho;
• 5sets da cabeça do conjunto;

1. Introdução

Com cada vez mais o desenvolvimento do projeto grande da ponte da construção de aço, a importância na fabricação automática do U-reforço está crescendo gradualmente devido à grande procura e às exigências altas sobre a produtividade e a qualidade de solda. Nossa empresa fornece vários equipamentos de fabricação da cara da ponte para empresas nacionais domésticas como Shanghai ZMPC, transporte Co de Jiangnan e outros fabricantes da construção de aço da ponte em China. Nós ganhamos comentários favoráveis de nossos clientes.

2. Aplicação principal e escala apropriada

• O equipamento usado principalmente para o conjunto do U-reforço da placa da Ponte-cara. A trabalho-parte será colocada no worktable do conjunto, as placas do U-reforço são preliminares posicionadas pela linha marcação manual, e pressionaram então as placas do U-reforço firmemente pelo cilindro do óleo para a soldadura de ponto.

• Escala apropriada:

Largura da placa dianteira: 4000mm;
Distância entre U-reforços: 500-800mm;
comprimento da Trabalho-parte: 15000mm;

3. Especificações e parâmetros principais

• Período do trilho: 5000mm;
• Quantidade de cabeça do conjunto: 5sets;
• Curso do elevador da cabeça do conjunto: 200mm;
• Velocidade móvel do pórtico: 5m/min;
• Poder do pórtico: 2.2kW;
• Pressão do sistema hidráulico: 9MPa;
• Pressão máxima do único cilindro: 1.5T;


4. Descrições do detalhe

• O pórtico é o quadro da máquina, as outras peças é instalado no quadro do pórtico. As funções do quadro do pórtico são principalmente suportando as peças relacionadas e tomando as peças viajam com a velocidade de solda. O downside do quadro do pórtico tem o feixe dois de viagem. Dois grupos de motores da A.A. através dos redutores conduzem o quadro do pórtico que viaja no trilho. Dois pares de rodas são magros contra o lado do trilho, que se mantém com calma viajar. Ambos os lados do feixe de viagem da extremidade são equipados com o dispositivo da posse de trilha, que se asseguram de que a máquina não possa se afastar do trilho devido à pressão demasiado grande durante a trabalho-parte que aperta o processo. A estação de bomba hidráulica e a caixa de distribuidor do poder e assim por diante, são põr na plataforma do quadro do pórtico, que se movem junto com a máquina.

• Sob os transportes, é equipado com o calibre do pessoal, que pode diretamente mostrar a distância entre cinco cabeças do conjunto, e conveniente serir para o espaço diferente entre U-reforços e a largura do painel.

• O sistema de controlo elétrico consiste em uma caixa de controle elétrica e em seis caixas da operação. A caixa de controle elétrica é instalada no quadro do pórtico, uma das caixas da operação é fixado na coluna dianteira do quadro do pórtico, e as outras caixas de cinco operações são fixadas no dispositivo principal do conjunto. Todos os movimentos podem ser realizados pelos controles da caixa da operação.

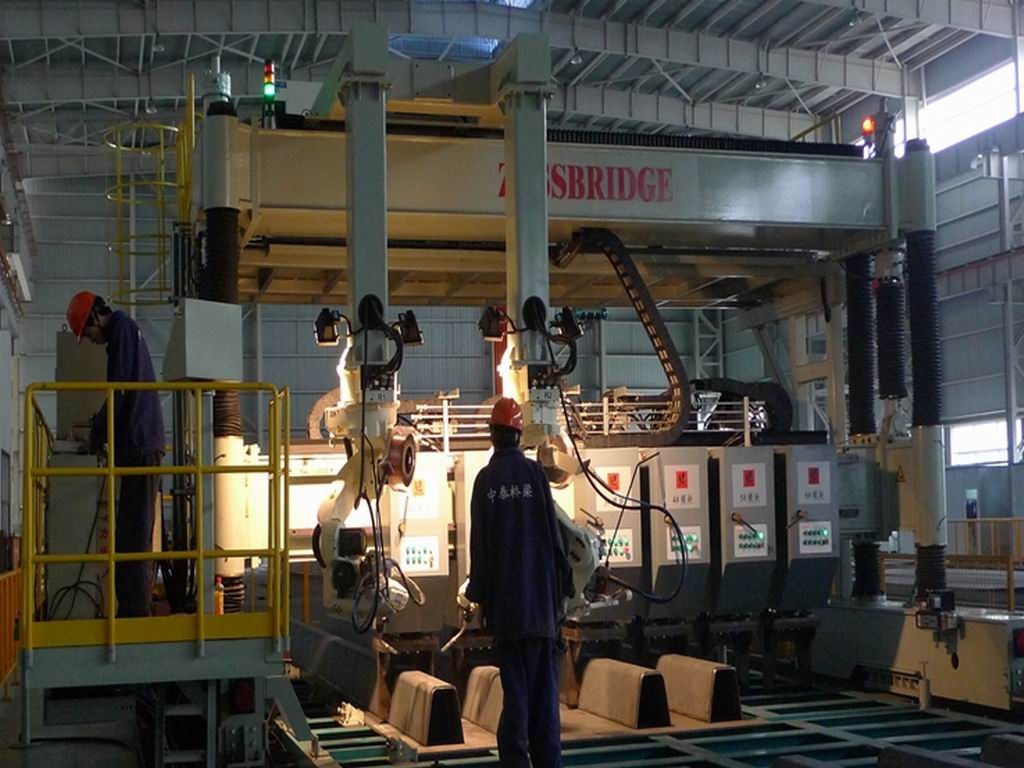

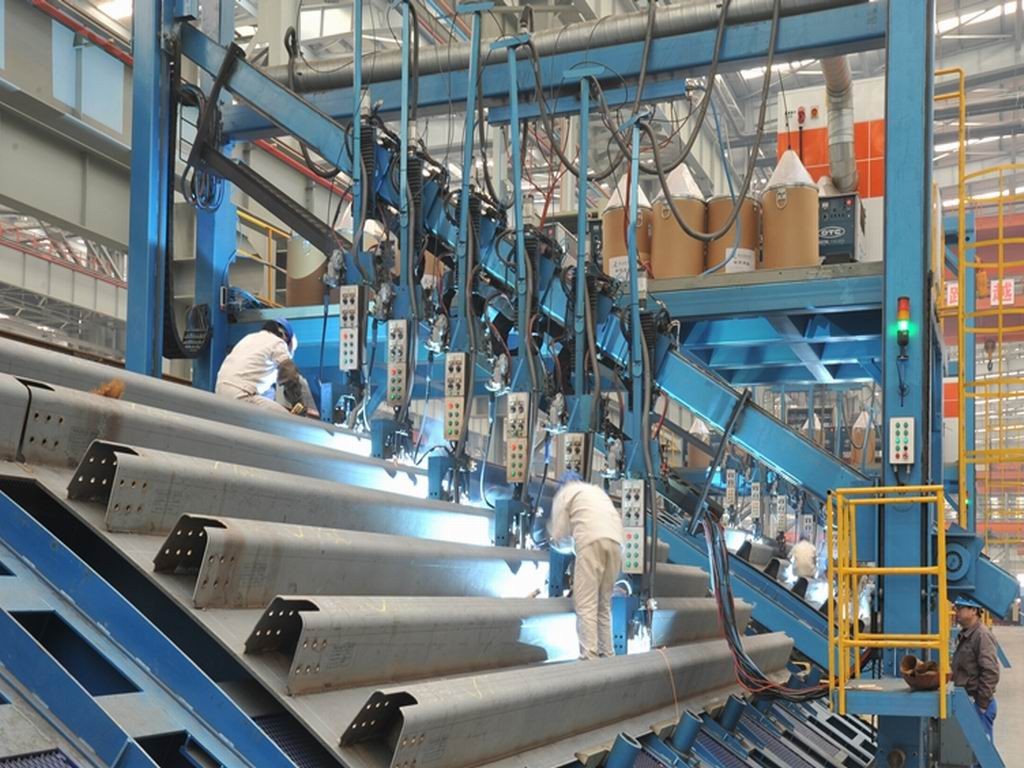

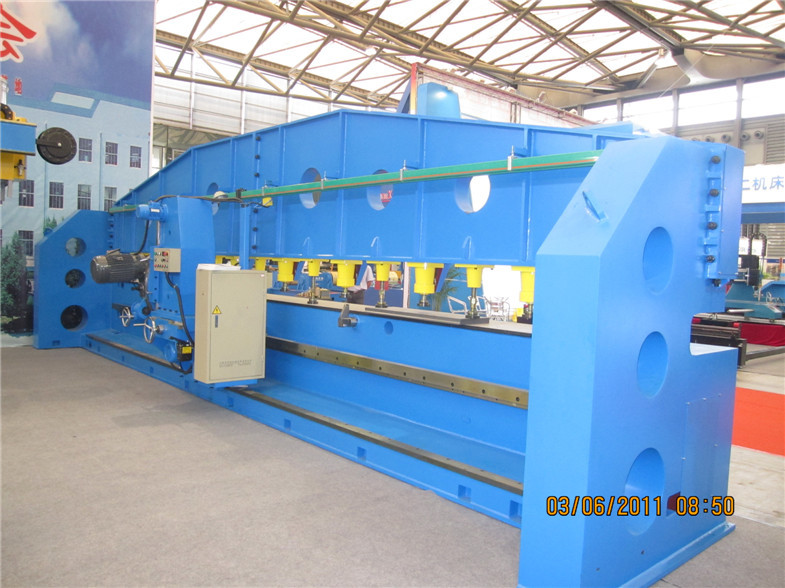

5. Foto da referência

6. Vantagem comparativa

• ISO9000&CE certificou;
• Garantia internacional;
• Entrega pontual;
• Equipe profissional e experiente do coordenador para assegurar o projeto avançado sobre a estrutura e elétrico;
• Experimentado e trabalhadores qualificados para importar-se com cada fluxo de trabalho do material que corta, soldando, moendo ao conjunto final e testando para assegurar a qualidade alta da máquina;
• Profissional e experiente após a equipe do serviço de venda para garantir a instalação, a comissão ou o serviço rápido e satisfeito;
• Materiais os melhores e terceirizações para assegurar o melhor desempenho;
• Comissão e teste antes da entrega;
• A inspeção de fábrica é incentivada;
